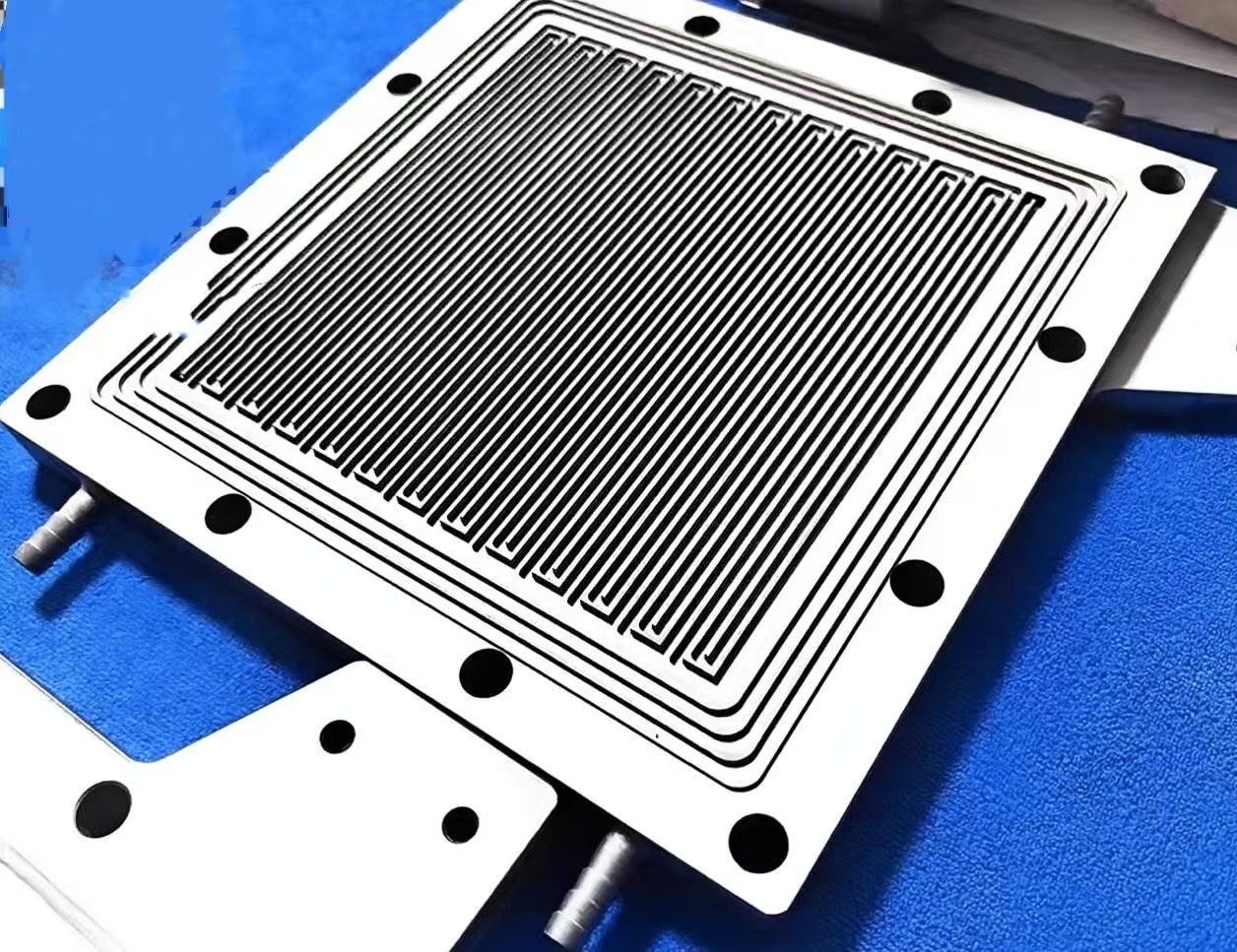

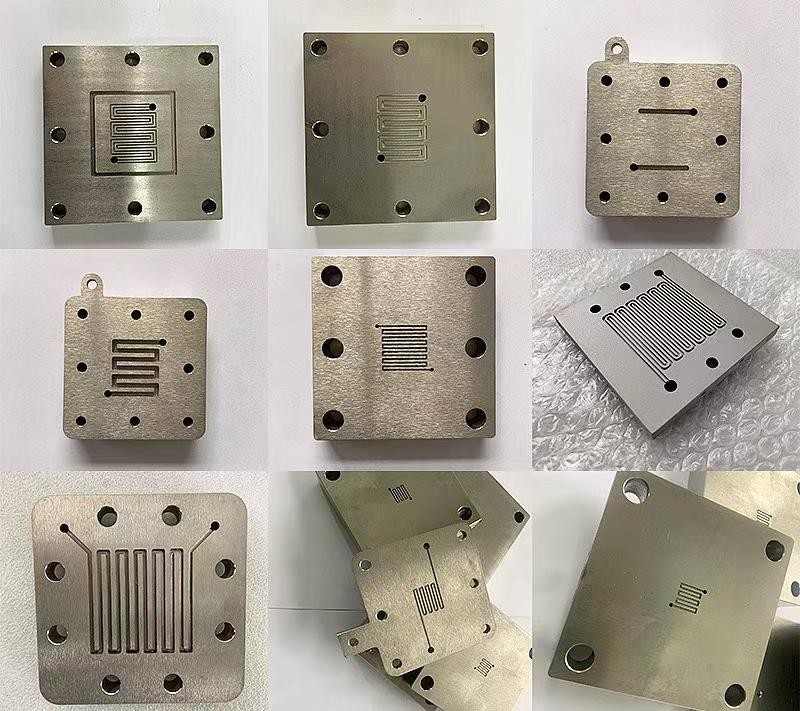

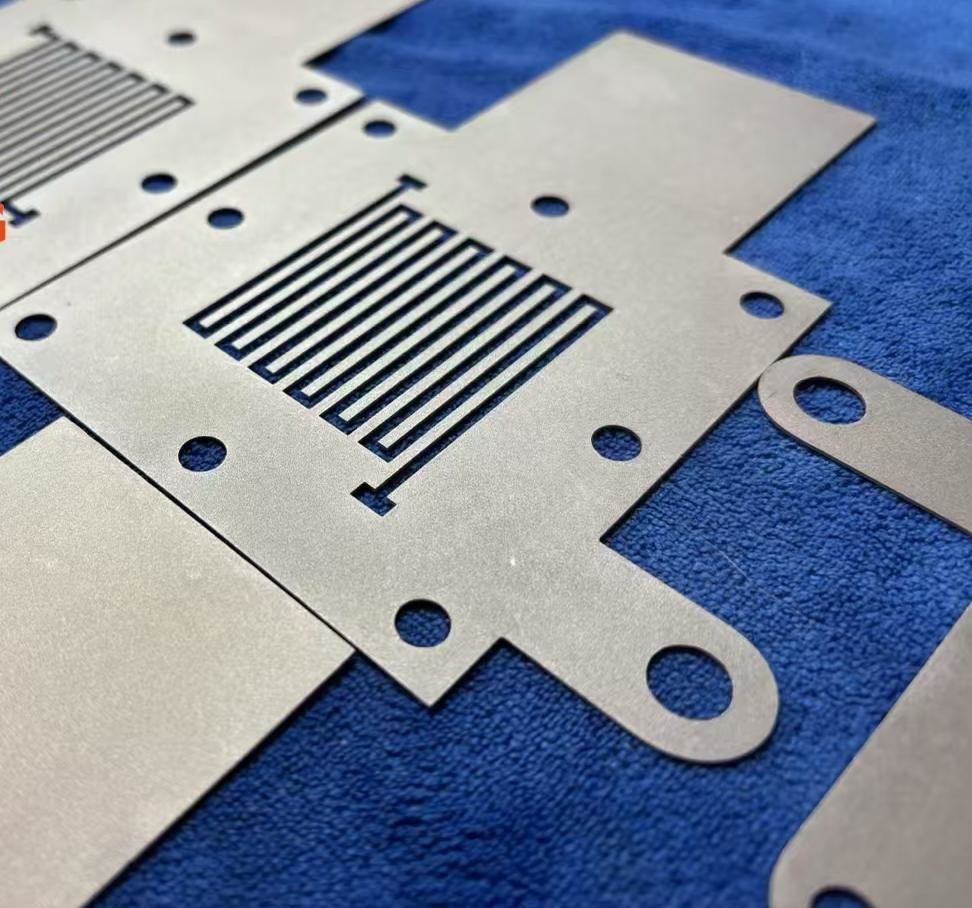

Настройка титановых биполярных пластин GR1/GR2 для электролизатора PEM

Настройка титановых биполярных пластин GR1/GR2 для электролизатора PEM

Наименование продукта:Биполярная плита
Применение:Производство водорода посредством водяного электролиза, новые энергетические батареи, топливные элементы для производства водорода
Материал:Титан, нержавеющая сталь, медь, никель
Чистота титана:990,7%
Уровень:GR1 / GR2

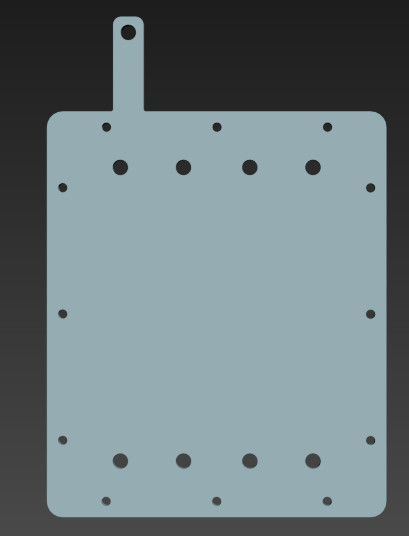

Спецификация:На заказ по чертежам
Способ обработки:CNC / гравировка

1. Процесс производства титановых биполярных плит

Титановые биполярные пластины являются важнейшими компонентамиТопливные элементы ПЭМиЭлектролизаторы воды с ПЭМОни отвечают за распределение газов/жидкостей, проводку электричества и поддержку мембранно-электродного сборки.

1.1Выбор сырья

• Материал: Коммерчески чистый титан (например, класс 1 или класс 2) или сплавы титана.

• Толщина: Обычно диапазон от 0,1 мм до 1 мм в зависимости от применения.

1.2. Преобразование поверхности

• Огурцы: Убирает оксидные слои поверхности и загрязняющие вещества.

• Песочница или механическая полировка: Улучшает шероховатость поверхности для лучшего сцепления покрытия.

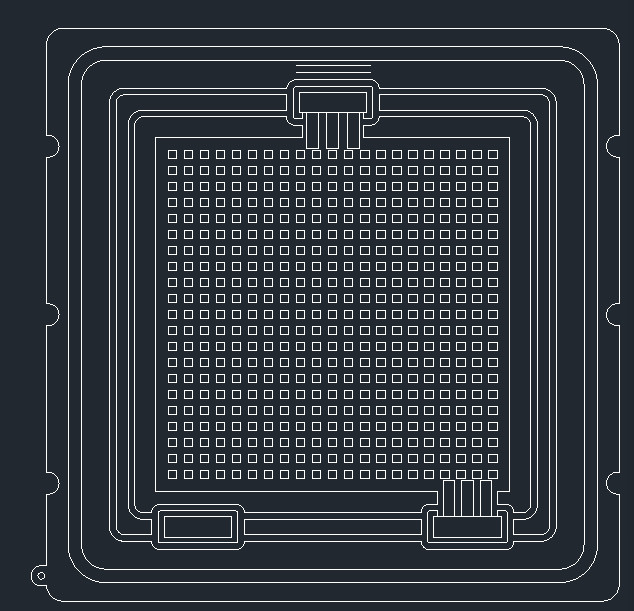

1.3. Формирование поля потока

Потоковые каналы предназначены для управления потоком газов или жидкостей.

a) Печать

• Высокоскоростное формирование с использованием точных штампов.

• Подходит для массового производства.

• Требует прочных и дорогостоящих форм.

b) Формирование рулонов

• Техника непрерывного производства.

• Используется для более простых или прямых каналов.

в) Химическое гравирование

• Точные рисунки с помощью фотолитографии и кислотной гравировки.

• Лучше всего для сложных или тонких конструкций.

• Более высокая стоимость и связанная с обращением с химическими отходами.

d) Лазерная или ЭДМ обработка

• Техники высокой точности, подходящие для НИОКР или небольших партий.

• Позволяет создавать очень тонкие и настраиваемые структуры поля потока.

1.4. Сварка (для сборки)

Два титановых листа с узором могут быть соединены, чтобы создать герметичную биполярную пластину:

• Лазерная сварка или диффузионное сцеплениеОбеспечивает высокую герметичность и структурную целостность.

1.5Обработка поверхностного покрытия

Титан имеет тенденцию формировать непроводимый слой оксида (TiO2), который влияет на электрическую производительность.

Типичные типы покрытий:

• Покрытия на основе углеродаГрафен, углеродные нанотрубки.

• Благородные металлы: Платина или золото (отличная проводимость и коррозионная стойкость, но дорогостоящая).

• Проводящая керамика: нитрид титана (TiN), ниобий нитрид (NbN).

1.6. Испытания качества

• Испытание герметичности газаДля обеспечения герметичности.

• Испытание электропроводности

• Испытание коррозионной стойкости

• Проверка точности измерений

2Применение титановых биполярных плит

Титановые биполярные пластины используются в различных электрохимических системах, в том числе:

2.1Протонные мембранные водяные электролизаторы (PEMWE)

• Жестокая кислотная среда и высокое напряжение.

• Титан обладает превосходной коррозионной стойкостью и долговечностью.

2.2. топливные элементы PEM (PEMFC)

• Легкие и коррозионно устойчивые свойства идеально подходят для портативных, автомобильных и аэрокосмических применений.

2.3Электролитические элементы

• Используется в химической обработке, очистке воды и производстве зеленого водорода.

3Преимущества титановых биполярных плит

4. Проблемы

Хотя титановые биполярные пластины имеют много преимуществ, некоторые проблемы включают:

• Высокая стоимость материала: Титан и его покрытия дороги.

• Трудность обработкиТитан сложнее сформировать и обработать, чем сталь.

• Поверхностная проводимость требует оптимизацииПриродный оксидный слой требует эффективной обработки поверхности для поддержания проводимости.
